在現代建筑工程領域，超高性能混凝土（UHPC）以其卓越的力學性能、耐久性和設計自由度，逐漸成為高端建筑和基礎設施項目的首選材料。然而，要確保UHPC構件的質量和安全性，工程人必須全面掌握其相關標準。本文將從UHPC構件的定義、組成、性能特點、核心標準以及施工與檢測要點等方面進行全面解析。

一、UHPC構件的定義與組成

UHPC是一種具有超高強度、高耐久性和優異工作性能的水泥基復合材料。它采用精細化的原材料、低水膠比以及優化的顆粒級配，通過熱養護或蒸汽養護工藝制成。UHPC構件則是利用UHPC材料加工而成的預制建筑部件，廣泛應用于橋梁、建筑、隧道等工程領域。

UHPC構件主要由水泥、硅灰、石英砂、石英粉、高效減水劑、鋼纖維以及微量添加劑等組成。其中，水泥作為膠凝材料，硅灰和石英砂等細骨料提供強度，高效減水劑用于改善混凝土的流動性，鋼纖維則增強混凝土的抗拉強度和韌性。微量添加劑則起到調節混凝土性能的作用。

二、UHPC構件的性能特點

1. 超高強度：UHPC的抗壓強度通常超過120MPa，部分優質產品可達200MPa以上，遠超普通混凝土。其抗拉強度也可達3.5-13MPa，有效抵抗地震、沖擊等動態荷載。

2. 優異耐久性：UHPC的孔隙率≤3%，氯離子擴散系數<1.2×10?12 m2/s，抗滲等級≥P12，可抵御鹽霧、凍融循環（≥300次）等惡劣環境。其設計使用壽命可達200年以上。

3. 高韌性：UHPC中的鋼纖維能夠顯著提高混凝土的抗裂性能和韌性，使得構件在受到外力作用時能夠保持較好的整體性。

4. 設計自由度高：UHPC構件可實現復雜的幾何形狀和精細的表面紋理，滿足建筑師對美學和功能的雙重需求。

三、UHPC構件的核心標準

1. 強度標準

根據《超高性能混凝土》GB/T 31387—2025標準，合格UHPC的抗壓強度需≥120MPa，優質產品甚至可達150-200MPa。抗拉強度等級劃分為UT5至UT13，對應強度范圍為5-13MPa。抗彎強度通常可達抗壓強度的1/5-1/4，顯著高于普通混凝土。

2. 耐久性標準

UHPC的耐久性標準包括孔隙率、氯離子擴散系數、抗滲等級、抗凍融循環次數等。例如，孔隙率需≤3%，氯離子擴散系數需<1.2×10?12 m2/s，抗滲等級需≥P12，且需經受≥300次凍融循環后動彈模量損失≤20%。

3. 生產規范標準

UHPC構件的生產需遵循嚴格的生產規范標準，包括原材料質量控制、攪拌工藝、成型工藝、養護工藝等。例如，水膠比應≤0.25，纖維摻量宜為3%-5%，采用絕對體積法或最緊密堆積方法優化比例。攪拌需采用強制式攪拌機，確保纖維均勻分散；成型后需振動密實，避免蜂窩麻面；蒸汽養護升溫速度≤12℃/h，恒溫時間≥24h。

4. 檢測認證標準

UHPC構件的質量需通過第三方檢測機構驗證，重點核查力學性能、耐久性等核心指標是否達標。檢測機構需具備CMA、CNAS認證，確保數據權威性。例如，抗壓強度、抗拉強度、抗彎強度等力學性能指標需通過標準試件在指定齡期（如28天）進行壓力試驗得出。

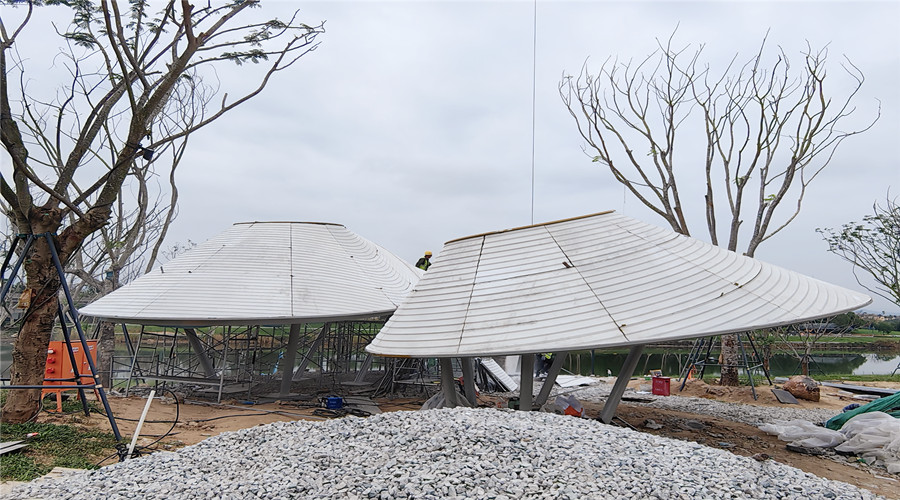

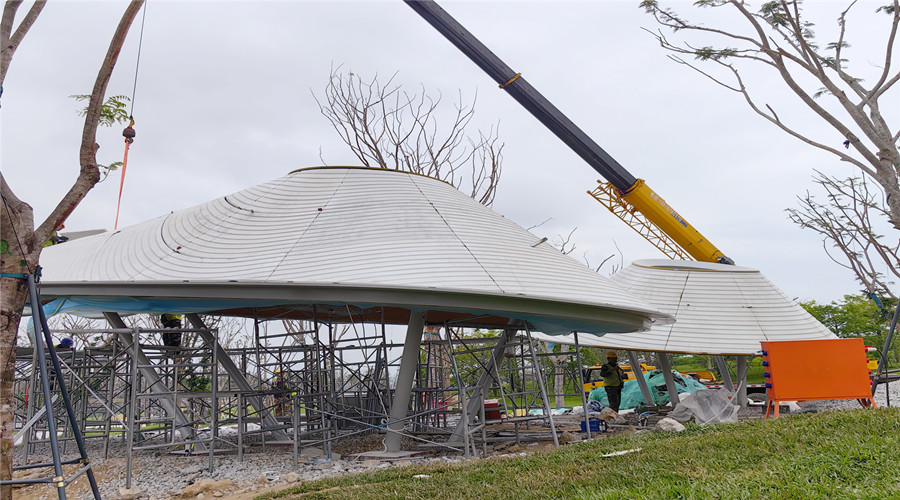

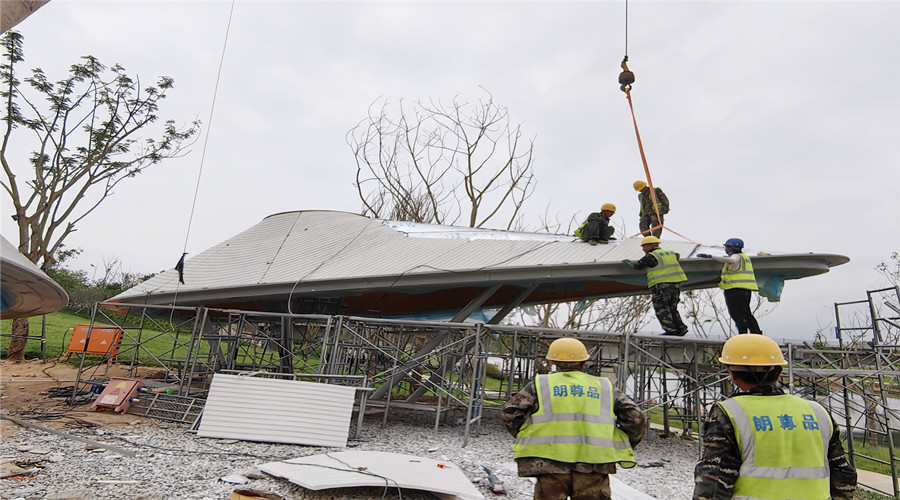

四、UHPC構件的施工與檢測要點

1. 施工要點

• 原材料準備：確保所有原材料均符合相關標準和規范，避免使用劣質材料影響UHPC構件的性能。

• 精確計量與攪拌：采用先進的計量設備確保原材料的準確計量，使用高效的攪拌設備確保混凝土均勻混合。

• 精細成型與養護：通過控制混凝土的流動性和坍落度以及采用合適的模具和成型工藝，確保成型件的形狀和表面質量符合設計要求。制定合理的養護制度并嚴格執行，確保UHPC構件達到預期的強度和耐久性。

廣東飾紀UHPC構件生產廠家，是一家集研發、生產銷售及施工于一體的高新技術企業，注冊資金2218萬元。其節能產品主要有：UHPC超高性能混凝土、UHPC墻板、UHPC構件等新型材料。廣泛適用于各類民工用建筑、廠房、車庫、超市、公園、學校操場。公司以客戶需求為導向，不斷創新、完善品質、改進工藝，已成為國內頗受客戶歡迎的裝飾混凝土品牌，在行業中備受好評。長年承接UHPC工程裝修，歡迎有需要的客戶來電咨詢。

本文出自廣東飾紀上品建材科技有限公司，轉載請注明出處！

更多關于GRG、GRC相關資訊，請咨詢：http://www.johnrambo.cn/，24小時熱線電話：153-8295-4855！
